ダイヤモンド砥粒入り弾性研磨材

new max シリーズ

用途

超硬・ジルコニア・ハイス・チタン・セラミックスなど、難削材の研削・研磨・鏡面仕上げ

ステンレス・一般金属・ガラス等の研削・研磨・鏡面仕上げ

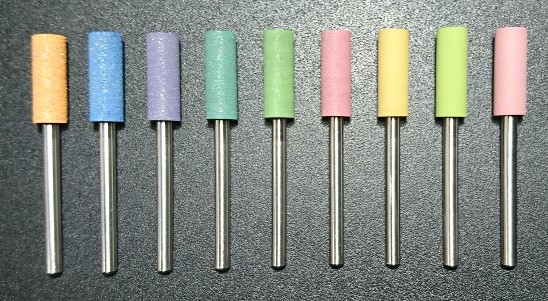

φ３軸 　円筒型



　粒度　＃８０（朱色）、＃１００（青）、＃１７０（青紫）、

　　　　＃２３０（青緑）、＃３２０（緑）、＃４００（マゼンタ）、

　　　　＃１０００（橙）、＃２０００（黄緑）、＃３０００（桃）

　 φ４－１３Ｌ－φ３（Ｌ＝３０）円筒型

　 φ５－１５Ｌ－φ３（Ｌ＝３０）円筒型

　 φ６－１７Ｌ－φ３（Ｌ＝３０）円筒型　

　 φ８－１７Ｌ－φ３（Ｌ＝３０）円筒型

　 φ１０－１８Ｌ－φ３（Ｌ＝３０）円筒型

　 軸材質：　ステンレス（ＳＵＳ）

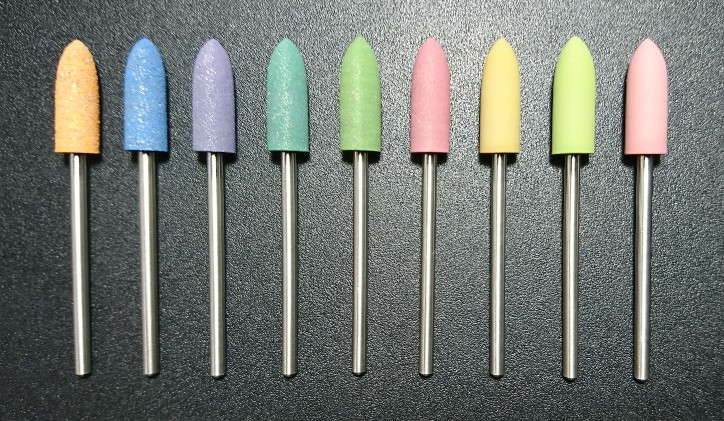

φ３軸 　砲弾型



粒度　 ＃８０（朱色）、 ＃１００（青） 、 ＃１７０（青紫） 、

＃２３０（青緑）、＃３２０（緑） 、 ＃４００（マゼンタ）、

＃１０００（橙） 、 ＃２０００（黄緑） 、 ＃３０００（桃）

　φ６－１７Ｌ－φ３（Ｌ＝３０）砲弾型

　軸材質：　ステンレス（ＳＵＳ）

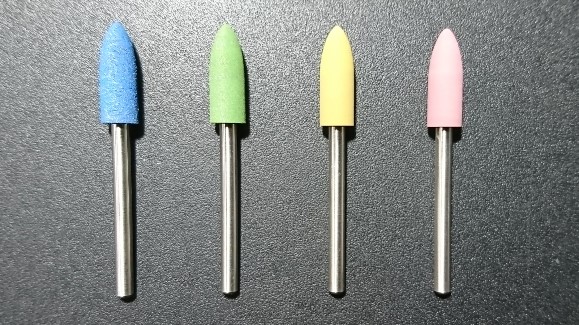

φ２．３５軸 　砲弾型



　　粒度　＃８０（VERMILION）、＃１００（BLUE）、＃１７０ (VIOLET)、

　　　　　＃２３０（BLUISH GREEN）、＃３２０（GREEN）、

　　　　　＃４００（MAGENTA）、＃１０００（ORANGE）、

　　　　　＃２０００(YELLOWISH GREEN)、＃３０００（PINK）

　　φ５－１５Ｌ－φ２．３５（Ｌ＝３５）　砲弾型　　　　

　　φ６－１７Ｌ－φ２．３５（Ｌ＝３５）　砲弾型　

　　 軸材質：　ステンレス（ＳＵＳ）

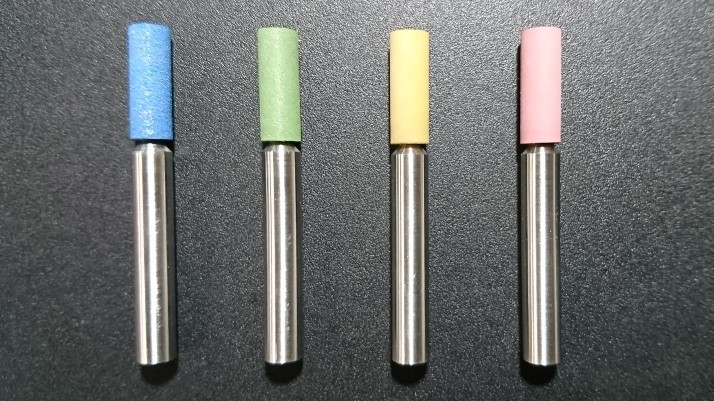

φ６軸　円筒型　　　　



粒度　 ＃８０（朱色）、＃１００（青） 、＃１７０（青紫）、

　　　＃２３０（青緑）、＃３２０（緑） 、＃４００（マゼンタ）、

　　　＃１０００（橙） 、 ＃２０００（黄緑）、＃３０００（桃）

　　φ６－１７Ｌ－φ６（Ｌ＝３５）　円筒型　

　　φ８－１７Ｌ－φ６（Ｌ＝３５）　円筒型

　　φ１０－１８Ｌ－φ６（Ｌ＝３５） 円筒型

　　 軸材質：　ステンレス（ＳＵＳ）

　　　　　

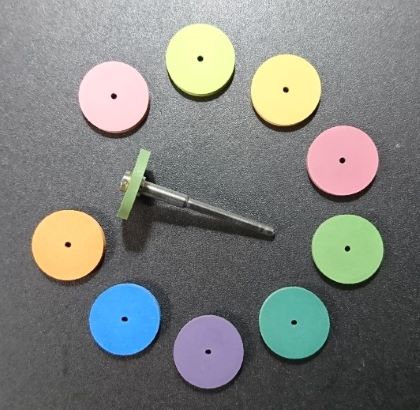

ホイール（平型）タイプ



粒度　＃８０（朱色）、＃１００（青）、＃１７０（青紫）、

　　　＃２３０（青緑）、＃３２０（緑）、＃４００（マゼンタ）、

　　　＃１０００（橙）、＃２０００（黄緑）、＃３０００（桃）

　φ20（外径）－3ｔ（厚さ）－φ1.8（穴径）

　φ20（外径）－3ｔ（厚さ）－φ3（穴径）



マンドレルに装着してご使用ください。



他寸法等、ご気軽にご相談ください。
